循環磁力泵配管結構有哪些要求

2021-05-31 09:45:56 瀏覽次數：

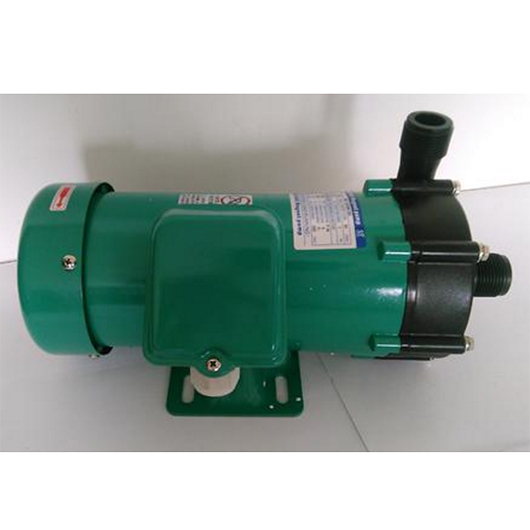

循環磁力泵是化工生產中常用的防腐泵，磁性泵有立式、臥式、離心式和自吸式等形式，對泵的安裝和使用有哪些要求，配管結構有哪些要求？

泵的配管結構。

水泵配置方式分為露天式、半露天式和室內式三種。

內部結構：寒冷或多風沙地區，可在室內配置泵。工藝要求設備在室內配置時，所屬泵也應配置在室內。

露臺配置：露臺配置的泵通常集中配置在走廊下面或一側，或者可以在吸引設備附近配置分散配置。它的優點是通風良好，便于操作和檢查。

半露臺配置：半露臺配置的泵適用于雨區，一般泵配置在走廊下面，上部管道上部設有雨棚。或在框架底板上配置泵，將框架平臺用作雨棚。此類泵可根據泵相關結構配置要求，配置為單排、雙排或多排泵。

泵的配置應考慮管路的彈性設計要求。

為防止物料在泵停止時倒流，在泵的排放管道上設置止回閥。該止回閥應設置在截止閥前，截止閥停止時應關閉，以免其閥板長期受壓損壞。

泵體不能承受進出口管路和閥門的重量，因此泵前和泵后管路需要安裝支撐裝置，泵移動時不能安裝臨時支撐。

吸入管應盡可能短，不能彎曲，也不能突然縮小直徑。

進風管徑不能小于泵的進風量，否則會造成堵塞。當泵口為水平方向時，應配置偏心異徑管，而采用的泵口為垂直方向時，可配置同心異徑管。
